一、概述
分條機是造紙、印刷、包裝、反光膜等行業重要分切設備，它是一種利用一臺電機來驅動收卷軸，在收卷軸上加裝磁粉離合器，放卷軸上裝置磁粉制動器，通過調節磁粉器的電流來控制其所產生的阻力，以控制材料表面的張力，用刀具把經過刀軸的一定寬度的卷材進行縱向裁剖，分切成多條窄幅材料的機械設備。
二、產品特點
1、集中面板操作，集成電路控制，本機各部集中于面板操作控制；
2、作業中張力隨意調整；
3、配備毛邊分切，廢邊自動處理裝置；
4、分切速度無級調速；
5、計數輪傳感數顯計數；
6、切邊機構采用斜齒輪橫向壓刀機構，操作靈活方便；
7、切刀采用上下圓刀．并可以根據不同的切割寬度更換下刀墊，調整切割寬度以達到高品質之切割質量；
8、日本三橋光電糾偏系統。
三、基本參數
型號 | TMQT-1300 |
基材最大幅寬 | 1300mm |
輥筒工作寬度 | 1400mm |
放卷最大直徑 | ￠ 1000mm |
收卷最大直徑 | ￠600mm |
生產最高速度 | 180m/min |
切刀形式 | 上下圓刀剪切 |
收放卷料芯內徑 | 3’或6’紙管 |
收卷形式 | 三工位三軸表面取卷 |
糾偏形式 | 光電糾偏 |
分切精度 | ±0.1mm |
電源 | 三相交流380V/50Hz |
四、操作方法
1、開機前檢查電源是否符合要求，檢查傳動部位是否需加潤滑油，各部件有無松動，各個運動部件上有無異物。
2、打開電源，開啟張力控制器，根據材料和生產要求設定收放卷張力、計數器自動停止數等，設定完畢，開啟光電糾偏系統開關，參考《LPC控制器PW-1000使用說明書》設置相應參數。
3、取下放卷軸，將基材穿到放卷軸上，調整到合適位置，沖入壓縮空氣，將穿上基材的放卷軸放到放卷架上并固定，上料時手必須離開基材斷面的紙管附近，以防手被夾住。
4、將基材按操作要求引到收卷軸上，穿料時機器上不允許有刀片，以防被劃傷，根據材料特點，調整光電感應裝置，以保證尺寸，用手拉住基材的一端低速開機使基材走入正常。
5、根據生產計劃單尺寸要求，將上刀裝到刀架上合適位置，固定下刀，調整刀架將上刀切入下刀，拉動壓刀把手，打開風機，將邊料送入風管內，然后低速開機，把基材分切成所要求的規格。
6、把符合規格的紙管穿到收卷軸上，沖入壓縮空氣，把分切符合要求的產品牽引到收卷軸的紙管上。
7、慢速開機，觀察在分切運行中的分切效果，適當調節分切張力，穩定后慢慢加速，機器運轉時，嚴禁將手放入機器內，以免手被壓傷。
8、當基材運行到設定長度時，設備自動停車。在設備運行過程中，根據需要可停止運行，當出現緊急狀態時可按緊急停車。
9、打開收卷軸到合適角度，放掉壓縮空氣，卸下產品，放松刀片，收起刀架，卸卷時手不允許碰到收卷軸，以免被夾傷。
五、注意事項
1、開機前確保電壓、電流等值的正確、穩定。
2、設備準備運行前，所有人員必須通知離開設備，確保人身安全才可開機運行。
3、分切機在運行時，切忌用手觸摸運行中的膜卷或輥芯，以免將手卷入造成人身傷害。
4、在操作過程中，切忌用刀或硬物劃傷、割傷各輥芯。
六、電氣原理圖

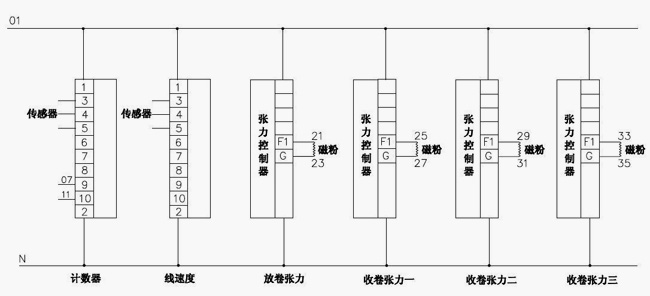

電路圖1

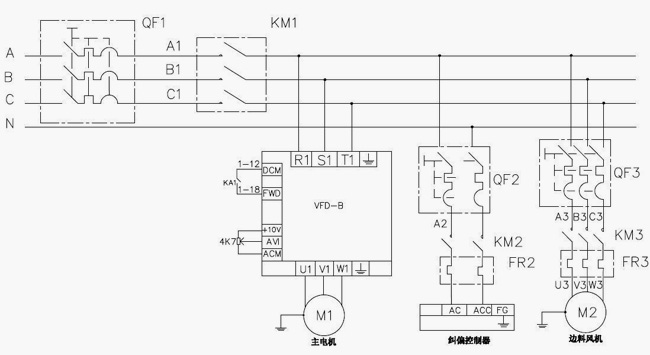

電路圖2

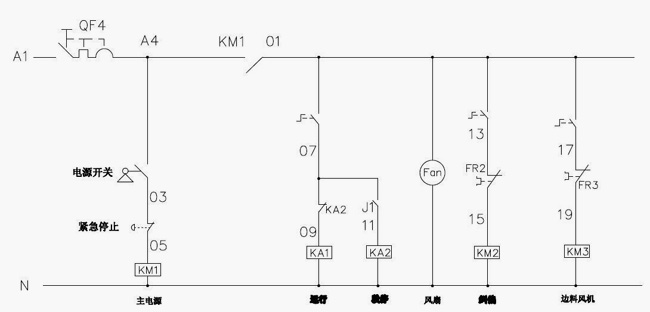

電路圖3
